OPERATIONAL AMPLIFIER
NON-
INVERTING POSITIVE VOLTAGE LEVEL DETECTOR
1. Tujuan : mengetahui prinsip keja non inverting
positive voltage level detector
2.
Alat/Bahan : Power supply + 15
Vdc
Audio Function Generator
Oscilloscope
IC LM 741,
3.
Teori Dasar
a. Non-inverting
positive voltage level detector adalah
pengembangan dari rangkaian dasar op-amp , dengan tegangan input adalah
gelombang AC pada pin non-inv dan
memiliki tegangan referensi yaitu positif tegangan DC pada pin inv. Berdasarkan hasil praktikum yang dilakukan,
gain atau penguatan yang di hasilkan oleh rangkaian ini lebih besar dari pada
rangkaian inverting / non-inverting op-amp yang tidak menggunakan tegangan

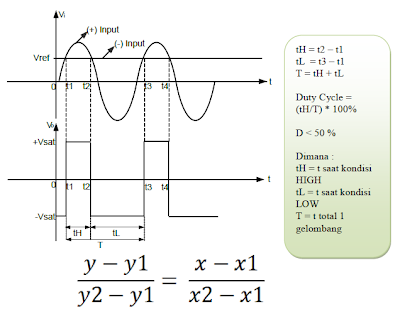

referensi.b. Perhitungan duty cycle
4.
Langkah Kerja :
Rangkailah rangkaian inverting positive voltage level
detector seperti gambar 1.- Hubungkan input rangkaian dengan AFG berupa gelombang segi tiga 15Vpp
- Hubungkan kanal 1 oscilloscope (CH1) pada input rangkaian Vi, dan kanal 2 oscilloscope (CH2) pada output rangkaian Vo.
- Hidupkan power supply, AFG dan Oscilloscope.
- Amati bentuk gelombang input dan output, serta gambarkan bentuk gelombang input dan output tersebut pada diagram CRO table 1.
- Atur Oscilloscope pada Mode X-Y, amati bentuk gelombang input dan output, serta gambarkan bentuk gelombang pada diagram CRO table 2.
- Kesimpulan :
1. Berdasarkan hasil praktikum di peroleh
tegangan output sebesar 28Vpp dengan input 15Vpp, dengan kata lain penguatan
yang di hasilkan adalah 1,87 kali. Sedangkan bentuk gelombang outputnya se-fasa
dengan inputnya.
2. Duty cycle yang di hasilkan pada
tegangan output adalah tHIGH < 50% dan tLOW >50%
3. Dari praktikum yang penulis lakukan di
peroleh sebuah persamaan yaitu Jika tegangan input lebih besar dari tegangan referensi, maka tegangan output sama dengan +Vsat, dan
begitu pula sebaliknya.
